مدل شماره: QJ
The file is encrypted. Please fill in the following information to continue accessing it

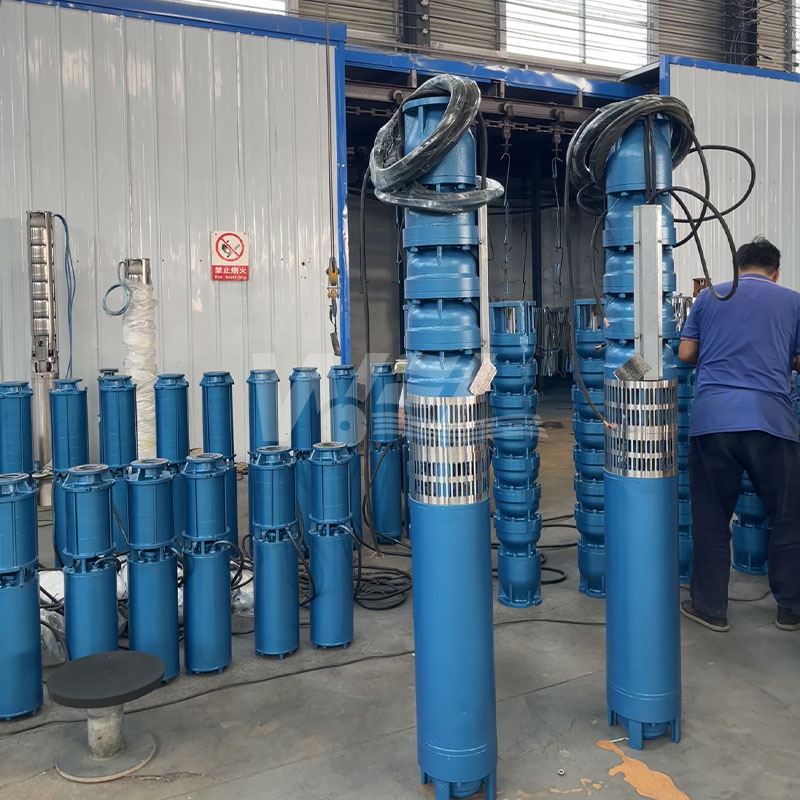

پمپ غوطهوری گمانه QJ برای برداشتن آب تمیز از چاههای عمیق و تحویل مستقیم آن به شبکههای آبیاری، مخازن ذخیرهسازی، خطوط لوله تامین آب و سیستمهای افزایش فشار طراحی شده است.
محدوده QJ با پوشش ظرفیتهای جریان از 5 تا 1500 متر مکعب بر ساعت و هدها از 10 تا 600 متر، راهحلی انعطافپذیر برای پروژههایی با نیازهای آب بسیار متفاوت و نیازهای ارتفاع بالا ارائه میکند.
واحد پمپ کامل که در زیر سطح آب نصب شده است در داخل چاه کار می کند. این محدودیتهای مکش معمولاً مرتبط با پمپهای سطحی را از بین میبرد و استخراج آبهای زیرزمینی را از اعماق قابلتوجه ممکن میسازد.
محدوده عملکرد گسترده QJ به پمپ اجازه می دهد تا هر چیزی را از یک گمانه نسبتا کوچک گرفته تا یک پروژه تامین آب با ظرفیت بالا ارائه دهد.
مدل های با ظرفیت کمتر را می توان برای مزارع، تامین آب مسکونی و سیستم های آبیاری کوچک استفاده کرد. مدل های بزرگتر می توانند از انتقال آب شهری، گردش صنعتی، پروژه های بزرگ کشاورزی و شبکه های تامین آب منطقه ای پشتیبانی کنند.
پمپ در زیر سطح آب کار می کند و به جای اینکه آب را از طریق یک لوله مکش طولانی بکشد، آن را به سمت بالا هل می دهد. این باعث می شود آن را برای چاه هایی که سطح آب فراتر از محدوده مکش عملی یک پمپ سطحی است، مناسب کند.
آب از یک سری پروانه های گریز از مرکز و اجزای راهنما عبور می کند. فشار در هر مرحله افزایش می یابد و به پمپ اجازه می دهد تا بسته به مدل انتخابی تا ارتفاع 600 متری برسد.
محدوده جریان 5 تا 1500 متر مکعب در ساعت این امکان را فراهم می کند که پمپ را با بازده چاه های مختلف و نیازهای سیستم بدون تکیه بر یک واحد پمپاژ بزرگ مطابقت دهد.
بدنه بلند و عمودی پمپ به گونه ای طراحی شده است که در داخل محفظه چاه قرار گیرد. بیشتر تجهیزات در زیر زمین باقی می مانند و فضای مورد نیاز برای نصب های سطحی را کاهش می دهد.
از آنجایی که پمپ در منبع آب غوطه ور است، معمولاً پس از نصب صحیح سیستم های الکتریکی و تخلیه، آماده تحویل آب است.
آب اطراف و نصب زیرزمینی به کاهش صدای عملیاتی کمک می کند و پمپ را برای مزارع، مناطق مسکونی و تاسیسات تامین آب تجاری مناسب می کند.
سوئیچ های سطح آب، سنسورهای فشار، کنترل های مخزن ذخیره سازی و سیستم های فرکانس متغیر را می توان برای ایجاد یک نصب پمپاژ خودکار اضافه کرد.
موتور الکتریکی یک محور پمپ عمودی متصل به پروانه ها را به حرکت در می آورد.
آب ابتدا از طریق ورودی زیر آب وارد پمپ می شود. با چرخش پروانه ها، نیروی گریز از مرکز انرژی را به آب منتقل می کند. اجزای راهنما جریان را از یک مرحله به مرحله دیگر هدایت می کنند و فشار آن را مرحله به مرحله افزایش می دهند.
سپس آب تحت فشار از خروجی پمپ خارج شده و از طریق لوله بالارونده به سطح می رود.
تعداد و طراحی مراحل هیدرولیک جریان نهایی و عملکرد سر هر مدل را تعیین می کند.
این پمپ می تواند پس از تصفیه آب مورد نیاز، آب زیرزمینی را از گمانه ها و چاه های عمیق برای ذخیره، انتقال یا مصرف مستقیم استخراج کند.
می تواند آب مزارع باز، باغ ها، گلخانه ها، شبکه های بارانی و سیستم های آبیاری قطره ای را تامین کند.
سری QJ می تواند مخازن آب، شبکه های خط لوله و سیستم های توزیع خدمات دهی به روستاها، ساختمان های مسکونی، تاسیسات تجاری و سایت های صنعتی را تغذیه کند.
پمپ می تواند آب تمیز را در کارخانه های صنعتی، سیستم های خنک کننده، تاسیسات تصفیه و سایر تاسیسات مدیریت آب منتقل یا به گردش درآورد.
هنگامی که پمپ با سنسورهای فشار و کنترلهای مناسب ترکیب میشود، پمپ میتواند فشار اضافی برای خطوط آبیاری، خطوط لوله مسافتهای طولانی و شبکههای توزیع آب ایجاد کند.
یک پمپ باید از نقطه عملیاتی مورد نیاز انتخاب شود تا حداکثر دبی یا حداکثر هد آن.
عوامل زیر بر انتخاب مدل تأثیر می گذارد:
تقاضای آب ساعتی سیستم آبیاری، عرضه یا گردش را تعیین کنید. جریان پمپ مورد نیاز نیز باید با عملکرد پایدار چاه سازگار باشد.
سطح آب داخل چاه معمولاً هنگام پمپاژ پایین می آید. بنابراین انتخاب مدل و عمق نصب باید بر اساس سطح آب دینامیکی باشد، نه تنها سطح آب اندازهگیری شده در زمان توقف پمپ.
ارتفاع عمودی از سطح آب دینامیکی تا نقطه تخلیه نهایی را محاسبه کنید.
تجهیزات آبیاری، مخازن تحت فشار و شبکه های توزیع ممکن است به فشار اضافی در خروجی نیاز داشته باشند. این فشار باید به هد تبدیل شود و در محاسبه لحاظ شود.
خطوط لوله طولانی، قطر لوله های کوچک، شیرها، زانویی و اتصالات باعث تلفات اصطکاک می شوند. این تلفات باید به ارتفاع بلند کردن عمودی اضافه شود.
پمپ باید در داخل قطر داخلی واقعی محفظه چاه با نصب و فاصله عملیاتی مناسب قرار گیرد.
لطفاً هنگام درخواست توصیه، جزئیات زیر را ارسال کنید:
اگر کل هد ناشناخته باشد، می توانیم آن را از طریق اطلاعات چاه و خط لوله ارائه شده ارزیابی کنیم.
بسته به پروژه، پمپ ممکن است به موارد زیر متصل شود:
پیکربندی نهایی کنترل باید با مشخصات موتور و الزامات عملیاتی مطابقت داشته باشد.
QJ نامی است که معمولاً برای مجموعه ای از پمپ های شناور الکتریکی که برای استخراج آب از چاه ها و گمانه ها طراحی شده اند استفاده می شود. مدلهای QJ مجزا دارای قطر، ظرفیت جریان، هد و رتبهبندی موتور متفاوتی هستند.
سری QJ شرح داده شده در اینجا نرخ جریان تا 1500 m³/h را پوشش می دهد. جریان موجود یک مدل جداگانه به طراحی هیدرولیک و سر مورد نیاز آن بستگی دارد.
طیف محصولات شامل مدل هایی با سر تا 600 متر است. جریان و هد به هم مرتبط هستند، بنابراین یک مدل به طور معمول نمی تواند حداکثر جریان فهرست شده و حداکثر هد فهرست شده را همزمان ارائه دهد.
مدل صحیح باید از منحنی عملکرد آن انتخاب شود.
بالابردن آب از چاه عمیق هدف اصلی آن است، اما میتوان از آن در مخازن مناسب، سازههای ورودی و تاسیسات آب تمیز در مواقعی که شرایط غوطهوری و نصب مورد نیاز را برآورده کرد، استفاده کرد.
پمپ برای آب تمیز در نظر گرفته شده است. آب حاوی فاضلاب، الیاف، لجن، ذرات بزرگ یا غلظت های سنگین ماسه برای پمپ استاندارد QJ مناسب نیست.
اگر آب خورنده، شور یا تهاجمی شیمیایی است، قبل از سفارش باید ترکیب آن ارائه شود.
زمانی که مواد پمپ انتخابی، مقررات محلی، فرآیند تصفیه آب و الزامات بهداشتی مناسب باشند، می توان آن را در پروژه تامین آب آشامیدنی گنجاند.
کیفیت آب باید قبل از مصرف مورد آزمایش و تصفیه قرار گیرد.
سطح آب ساکن زمانی که پمپ کار نمی کند اندازه گیری می شود. سطح آب دینامیک، سطح پایینتری است که هنگام پمپاژ آب مشاهده میشود.
سطح دینامیکی هنگام محاسبه عمق نصب و کل هد پمپ اهمیت بیشتری دارد.
نه به تنهایی. انتخاب باید سطح آب دینامیکی، ارتفاع دبی، فشار خروجی مورد نیاز و تلفات خط لوله را در نظر بگیرد.
یک چاه با عمق 200 متر لزوماً به پمپی با هد 200 متری نیاز ندارد.
پمپ باید در بالای هر منطقه گل یا رسوب قرار گیرد تا خطر کشیده شدن در ماسه کاهش یابد. فاصله مناسب به ساختار چاه، لایه آبدار و شرایط رسوب بستگی دارد.
هنگامی که مدل به درستی انتخاب شده باشد، موتور به اندازه کافی خنک شود، چاه آب کافی را فراهم کند و تمام شرایط الکتریکی در محدوده مجاز باشد، ممکن است عملیات مداوم امکان پذیر باشد.
الزامات دقیق وظیفه باید در طول انتخاب مدل تأیید شود.
پمپ ممکن است خنک شدن کافی را از دست بدهد و شروع به خشک شدن کند که می تواند به موتور و اجزای هیدرولیک آسیب برساند. بنابراین یک سنسور سطح آب کم یا یک دستگاه حفاظتی در جریان خشک توصیه می شود.
یک درایو با فرکانس متغیر را می توان برای کاربردهای فشار ثابت یا جریان متغیر در نظر گرفت، مشروط بر اینکه با موتور سازگار باشد.
محدوده فرکانس، طول کابل، شرایط خنک کننده و حفاظت الکتریکی باید قبل از استفاده بررسی شود.
بله. پمپ زمانی می تواند سیستم های اسپرینکلر را تامین کند که جریان و فشار آن با الزامات آبپاش ها و شبکه لوله مطابقت داشته باشد.
تعداد اسپرینکلرهایی که به طور همزمان کار می کنند باید در محاسبه لحاظ شود.
پمپی را انتخاب کنید که نقطه عملکرد عادی آن به محدوده عملکرد کارآمد آن نزدیک باشد. اندازه صحیح لوله، کاهش مقاومت خط لوله، روش های کنترل مناسب و بازرسی منظم سیستم نیز می تواند مصرف انرژی را کاهش دهد.
بزرگ کردن پمپ ممکن است مصرف انرژی و فرسودگی تجهیزات را افزایش دهد.
لطفا جریان مورد نیاز، سر مورد نیاز، عمق چاه، قطر پوشش، سطوح آب استاتیک و دینامیکی، کیفیت آب، منبع برق و طول کابل را ارسال کنید.
برای نصب موجود، یک عکس از پلاک قدیمی پمپ یا داده های عملکرد آن می تواند به شناسایی جایگزین مناسب کمک کند.
