$683≥1Piece/Pieces
| نوع پرداخت: | L/C,T/T,D/P,D/A,Paypal,Money Gram |
| اینکوترم: | FOB,CFR,CIF,EXW,DDP,FCA |
| حداقل سفارش: | 1 Piece/Pieces |
| حمل و نقل: | Ocean,Land,Air,Express |
| بندر: | Shanghai,Qingdao,Guangzhou |
Share:

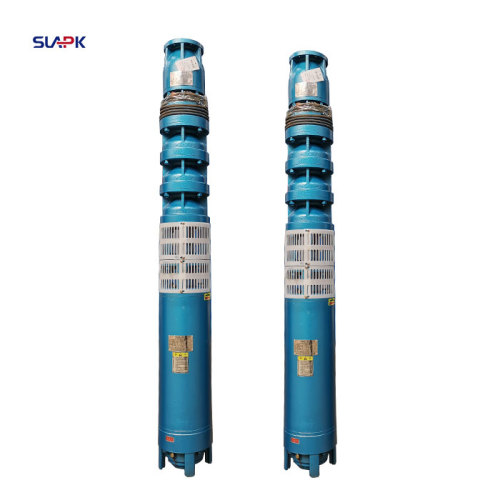

مدل شماره: 25hp Submersible Pump
نام تجاری: SLAPK
Origin: چین
صدور گواهینامه: ISO; ABS;CE;SGS;BV;TUV
Pump Material: Cast iron/SS304/SS316/SS316L/duplex stainless steel/SS904L
Pump Diameter: 184mm; 283mm
Motor Power: 18.5kw 25hp submersible pump
Power Supply: 3 phase; 50hz or 60hz
Voltage: 380v/400v/440v/460v/480v or as per required
Outlet Diameter: 2" 3" 4" 5"
| فروش واحد | : | Piece/Pieces |
| نوع بسته بندی | : | پمپ شناور آب 25 اسب بخاری با جعبه تخته سه لا استاندارد صادراتی بسته بندی شده است. |
| دانلود | : |
|
The file is encrypted. Please fill in the following information to continue accessing it
قطر خروجی پمپ آب شناور چند مرحله ای عمودی 25 اسب بخار 2 "3" 4" 5" 6 است. حداکثر دبی 200 متر مکعب در ساعت، حداکثر هد متر 175 متر است. جنس چدن، فولاد ضد زنگ 304/316/316L، فولاد ضد زنگ دوبلکس یا فولاد ضد زنگ دوبلکس یا فولاد فوق دوبلکس 50904 و 2.2.
ویژگی های پمپ شناور QJ به شرح زیر است:
1. پمپ چند مرحله ای شناور از نوع جریان گریز از مرکز یا مخلوط است. یاتاقان روغن کاری شده با آب استفاده می شود. اتصال صلب کوپلینگ برای اتصال با موتور استفاده می شود. پروانه پمپ توسط موتور هدایت می شود تا نیروی گریز از مرکز تولید کند که انرژی مایع را افزایش می دهد و آب را از طریق عملکرد انحراف پوسته پمپ انجام می دهد. یک بدنه شیر چک در انتهای بالایی پمپ آب تنظیم شده است تا از آسیب دیدن قطعات کار توسط جریان برگشت آب در لوله بالابر هنگام خاموش شدن پمپ الکتریکی جلوگیری کند. یک سوراخ تخلیه روی شیر وجود دارد که می تواند به آرامی آب لوله را تخلیه کند تا از یخ زدن و ترک خوردن خط لوله در زمستان جلوگیری کند. (توجه: پمپ شناور هد پایین بدنه شیر چک ندارد)
2. موتور پمپ شناور چاه عمیق یک ساختار مرطوب پر از آب است. عایق سیم پیچ استاتور موتور، ساختار چند لایه غلاف نایلونی از سیم الکترومغناطیسی. بلبرینگ راهنما و یاتاقان رانش از مواد روغن کاری شده با آب ساخته شده است. موتور با آب تمیز پر می شود تا موتور خنک شود و یاتاقان روغن کاری شود. یک غشای تنظیم کننده فشار در پایین موتور تعبیه شده است تا اختلاف فشار انبساط و انقباض آب در بدنه ناشی از افزایش دمای موتور را تنظیم کند. شفت بالایی موتور مجهز به مکانیزم کنترل شن و ماسه است که برای جلوگیری از ورود گل و لای و ماسه موجود در آب به بدنه پمپ شناور چاه عمیق استفاده می شود.
3.قسمت خط لوله: برای اتصال پمپ چند مرحله ای که برای انتقال آب به زمین در چاه دستگاه تعبیه شده است استفاده می شود. این عمدتا از لوله آب کوتاه، لوله آب، زانو، آتل و سایر قسمت های نصب پمپ الکتریکی تشکیل شده است. لوله خروجی کوتاه بخش انتقال بین خط لوله آب و پمپ چند مرحله ای است. زانویی در سر چاه نصب می شود تا جهت جریان آب را تغییر دهد. از آتل برای بلند کردن و تثبیت خط لوله خروجی در فرآیند نصب پمپ شیمیایی استفاده می شود.
دستورالعمل استفاده
1. موتور را قبل از استفاده با آب تمیز پر کنید و پیچ تزریق آب و هوا را ببندید.
2. اجرای آزمایشی در خشکی نباید بیش از یک ثانیه باشد.
3. از پمپ الکتریکی استفاده نکنید.
4. موتور باید کاملاً غوطه ور باشد ولی عمق غوطه وری نباید از 70 متر بیشتر باشد.
5. اتصال سیم و کابل سربی باید طبق مقررات عمل شود (برای جزئیات به شکل مراجعه کنید).
6. سفارش پمپ شناور هد بالا (پمپ شناور هد بالا نوع اطلس) و (دفترچه راهنمای پمپ شناور هد بالا).
شرایط استفاده
پمپ شناور را می توان به طور مداوم تحت شرایط زیر استفاده کرد:
1. منبع تغذیه AC سه فاز با فرکانس نامی 50 هرتز و ولتاژ نامی 5 ± 380 درصد v.
2. سطح آب پمپ شناور کمتر از 70 متر است، اما سطح آب پمپ آب ساکن نباید از 70 متر تجاوز کند، عمق آب بین انتهای پایین موتور و کف چاه بیش از 1 متر است.
3. دمای آب نباید بیشتر از 20 باشد. ج.
4. الزامات کیفیت آب:
(1) محتوای ماسه در آب نباید بیشتر از 0.01٪ (نسبت وزن) باشد.
(2) مقدار pH از 6.5 تا 8.5 متغیر بود
(3) محتوای یون کلرید بیش از 400 میلی گرم در لیتر نیست.
مواردی که نیاز به توجه دارند:
اتصال کابل باید مطابق با نقشه های پیوست انجام شود.
1. قبل از پایین رفتن از چاه، بررسی کنید که آیا پیچ های هر قسمت شل شده است، آیا کابل شکسته است، آیا موتور نشتی دارد و آیا چرخش شفت موتور و محور پمپ آب انعطاف پذیر و بدون انسداد است یا خیر.
2. قبل از ورود به چاه، بررسی کنید که مقاومت موتور باید بالای 150 متر اهم باشد
3. تزریق آب موتور باید با دقت از پر کاذب جلوگیری شود.
4. کلید حفاظتی و تجهیزات راه اندازی باید طبق مقررات مجهز شوند.
5. هنگامی که موتور برای 2500d کار می کند، یک تعمیر اساسی باید انجام شود، و یک تعمیر اساسی جزئی باید در 1500d انجام شود.
6. هنگامی که پمپ الکتریکی برای ذخیره سازی متوقف می شود، آب ذخیره شده در موتور باید به طور کامل تخلیه شود.
7. تظاهر به اینکه متوجه نمی شوید اکیدا ممنوع است. جداسازی و تعمیر باید در کارخانه یا کارخانه تعمیرات ثابت ما انجام شود.
8. «شروع» و «توقف» مکرر ممنوع است:
9. فرمان موتور آزمایشی زمینی باید در یک ثانیه در یک لحظه انجام شود.
10. هنگام نصب الکتروپمپ مراقب باشید که از افتادن مواد خارجی به داخل چاه جلوگیری شود.
11. در صورت وجود شرایط زیر، دستگاه را برای نگهداری متوقف کنید:
(1) جریان و ولتاژ بیش از مقدار نامی است.
(2) سرعت جریان به طور قابل توجهی کاهش یافت.
(3) پمپ آب متناوب آب یا لرزش صدا زیاد است.
(4) سوئیچ محافظ مکرراً کار می کند.
(5) مقاومت موتور کمتر از 0.5 مگا اهم است.
نمودار نصب شده پمپ شناور آب:
1. نحوه چرخش وسایل سر (TDH):
برای محاسبه Total Dynamic Head که به عنوان TDH نیز شناخته می شود، باید سه چیز را محاسبه کنیم:
الف) خیزش عمودی.
ب) تلفات اصطکاک تمام پی پی و اجزایی که مایع در تخلیه پمپ با آن مواجه می شود.
ج) پس از محاسبه هر دو، آنها را با هم جمع کنید تا TDH محاسبه شود.
2. سرعت جریان (m3/hr؛ GPM)
مدل های پمپ شناور 25 اسب بخاری:
(توجه: نرخ جریان، هد متر، قدرت موتور و مواد، یک پمپ شناور 12 اینچی در دسترس انتخاب خواهد شد. استعلام، لطفا)
Model
Power
Flow range
Head range
Outlet Diameter
Pump dia
QJ type
kw
hp
m3/h
m
Inch(")
mm
200QJ20-175/13
18.5
25
18-22
150-210
2"
184
200QJ25-154/11
18.5
25
23-27
138-184
2"
184
200QJ32-117/9
18.5
25
29-35
90-132
2"
184
200QJ40-104/8
18.5
25
37-43
89-124
2"
184
200QJ50-78/6
18.5
25
46-54
63-93
2"
184
200QJ80-55/5
18.5
25
74-86
47-63
4"
184
250QJ50-80/4
18.5
25
46-54
68-92
4"
233
250QJ63-60/3
18.5
25
58-68
51-69
4"
233
250QJ125-32/2
18.5
25
116-134
27-37
5"
233
250QJ140-30/2
18.5
25
130-150
26-34
5"
233
300QJ200-20/1
18.5
25
186-214
17-23
6"
233
کاربردهای پمپ شناور آب:
1. پمپاژ آب زیرزمینی
2. سیستم آبیاری کشاورزی زمین های کشاورزی
3. آب دریا، کشتی سازی، فراساحل، کشتی قایق، دریانوردی، اسکله شناور، آب نمک
4. کشیدن آب از چاه عمیق یا گمانه
5. پمپاژ آب از دریاچه، رودخانه، کشتی، مخزن، مخزن
6. پروژه های آبنما: نصب افقی
لوازم جانبی پمپ شناور:
پانلهای کنترل، کابلهای برق شناور، اینورتر لوله و فرکانس یا برخی لوازم جانبی پمپ آب شناور. پرس و جو کنید لطفا
سوالات متداول
س: مدت گارانتی چقدر است؟
پاسخ: حدود 24 ماه.
س: مدت زمان تولید چقدر است؟
پاسخ: تولید معمولی پمپ شناور آب حدود 7-25 روز است. 85 مجموعه ماشین آلات تولید که شامل ماشین های سنگ زنی، CNC، تراش، فرز، دستگاه پرس پانچ با سرعت بالا، دستگاه تست، با انبار قطعات یدکی کافی برای تضمین ظرفیت تولید 11000 دستگاه در ماه می باشد.
س: نوع حمل و نقل چیست؟
A: پمپ شناور آب توسط حمل و نقل دریایی یا حمل و نقل هوایی تحویل داده می شود. یا پمپ شناور آب را به فورواردر چین خود شما تحویل دادیم. EXW، FOB، CIF، DDP، همه در دسترس هستند.
س: چگونه می توانم کیفیت پمپ را بدانم؟
پاسخ: فیلم های آزمایشی و گزارش های آزمایشی به اشتراک گذاشته می شود. یا شخص ثالث مانند ABS در دسترس خواهد بود.
س: چگونه می توانم برای اقلام خود پرداخت کنم؟
A: معمولا توسط T/T، 30٪، 50٪، 100٪ پیش پرداخت پس از تایید PI، موجودی پس از بازرسی و قبل از حمل و نقل پرداخت می شود.
L/C در دید
س: ما نمی دانیم به کدام مدل پمپ نیاز داریم، می توانید به ما کمک کنید؟
A: بله، لطفا جزئیات مورد نیاز خود را به من بگویید، شامل مایع، سرعت جریان، سر. تیم مهندسان ما مناسب ترین مدل پمپ را برای شما محاسبه و انتخاب می کنند، راه حل پمپ را برای شما ارائه می دهند.
