مدل شماره: QSZ/QSH
The file is encrypted. Please fill in the following information to continue accessing it

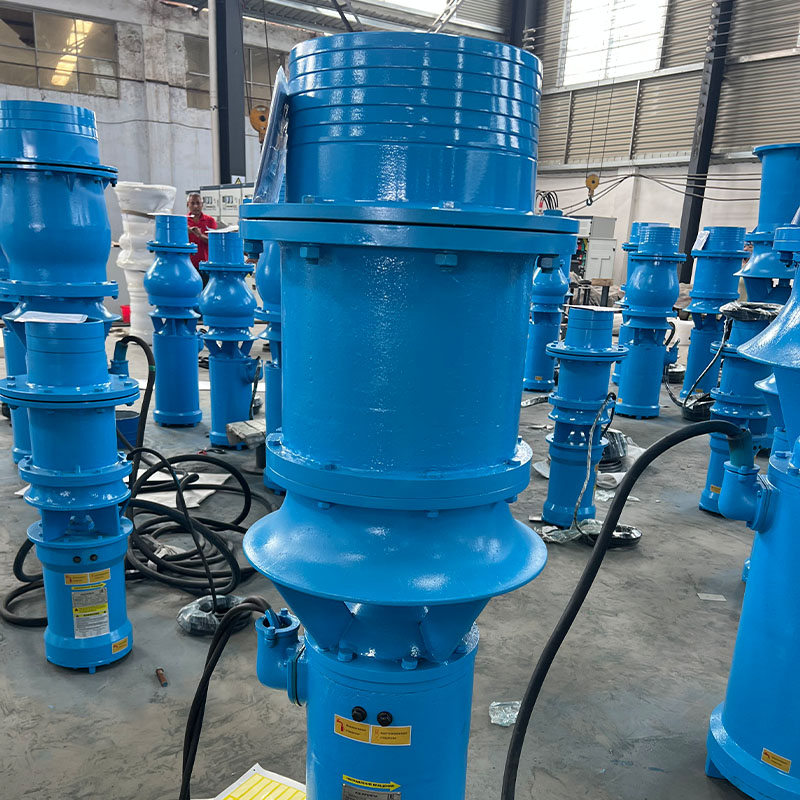

پمپ و موتور شناور یک واحد یکپارچه را تشکیل می دهند. این موتور یک موتور غوطه ور ناهمزمان سه فاز کاملا محصور است که مستقیماً به شفت پمپ متصل می شود. این ساختار فشرده تلفات انتقال را کاهش می دهد، راندمان عملیاتی را بهبود می بخشد و به واحد پمپ کامل اجازه می دهد تا در زیر آب کار کند.
| Parameter | Specification |
|---|---|
| Product Type | Submersible axial flow pump / Submersible mixed flow pump |
| Flow Range | 160–3,850 m³/h |
| Head Range | 3–20 m |
| Pump Material | Cast iron / Stainless steel |
| Motor Type | Fully enclosed three-phase asynchronous submersible motor |
| Pump and Motor Connection | Integrated shaft, direct-drive structure |
| Installation Type | Submersible installation |
| Pumped Media | Clean water, rainwater and screened sewage or lightly contaminated water |
| Customization | Available according to operating conditions and project requirements |
طراحی هیدرولیک برای انتقال آب با حجم بالا بهینه شده است. یک پمپ منفرد می تواند تا 3850 متر مکعب بر ساعت را تحویل دهد، که آن را برای پروژه هایی مناسب می کند که در آن مقادیر زیادی آب باید در مدت زمان کوتاهی جابجا شود.
پمپ به طور خاص برای کاربردهای کم سر طراحی شده است. در مقایسه با پمپهای گریز از مرکز معمولی که تحت شرایط مشابه کار میکنند، طرحهای جریان محوری و مختلط میتوانند انتقال آب کارآمدتری را در نرخهای جریان بالا فراهم کنند.
پمپ و موتور در یک واحد فشرده زیر آب ترکیب شده اند. هیچ شفت انتقال طولانی یا موتور جداگانه بالای آب مورد نیاز نیست، که به ساده سازی سیستم پمپاژ و کاهش تلفات انتقال کمک می کند.
طراحی فشرده غوطه ور از نصب انعطاف پذیر در ایستگاه های پمپ، کانال های زهکشی، مخازن، مخازن و سایر تاسیسات آب پشتیبانی می کند. به ویژه برای پروژه هایی با فضای نصب محدود مناسب است.
مدل های چدنی یک راه حل اقتصادی برای کاربردهای عمومی انتقال آب ارائه می دهند. نسخه های فولاد ضد زنگ برای شرایط عملیاتی که نیاز به بهبود مقاومت در برابر خوردگی دارند در دسترس هستند.
بلبرینگ لاستیکی روغن کاری شده با آب قبل از راه اندازی در شرایط عملیاتی معمولی نیازی به روغن کاری اضافی ندارد. ساختار یکپارچه همچنین تعداد اجزای انتقال خارجی که نیاز به تعمیر و نگهداری معمول دارند را کاهش می دهد.
سیستم پمپ را می توان برای عملکرد از راه دور یا خودکار پیکربندی کرد. هنگامی که به سنسورهای سطح مایع و کابینت کنترل متصل می شود، پمپ می تواند با توجه به تغییرات سطح آب روشن و متوقف شود.
موتور غوطهور قوی، ساختار هدایت مستقیم و اجزای هیدرولیک بهینهشده، پمپ را برای انجام وظایف زهکشی و انتقال آب در صورت انتخاب صحیح و کارکرد مناسب میسازد.
یک پمپ جریان محوری شناور از یک پروانه جریان محوری استفاده می کند. در حین کار، پروانه مایع را در جهتی تقریباً موازی با محور پمپ هل می دهد.
این طراحی هیدرولیکی پمپ را قادر میسازد تا دبیهای بسیار زیادی را در هدهای نسبتاً پایین ارائه دهد. به ویژه برای زهکشی سیلاب، آبیاری و سایر کاربردها که در آن آب باید به سرعت و بدون نیاز به فشار زیاد جابجا شود، مناسب است.
یک پمپ جریان مختلط شناور ویژگی های جریان محوری و پمپ های گریز از مرکز را ترکیب می کند. مایع از طریق پروانه در هر دو جهت محوری و شعاعی حرکت می کند.
این به پمپ جریان مختلط اجازه می دهد تا هد بالاتری نسبت به پمپ جریان محوری معمولی تولید کند در حالی که ظرفیت جریان زیادی را حفظ می کند. برای کاربردهایی که هم جریان بالا و هم هد تخلیه متوسط مورد نیاز است مناسب است.
در هر دو طرح، موتور شناور مستقیماً به پروانه متصل است. این ساختار درایو مستقیم تلفات انتقال مکانیکی را به حداقل می رساند و به بهبود راندمان کلی کمک می کند.
| Comparison | Axial Flow Pump | Mixed Flow Pump |
| Liquid Flow Direction | Mainly parallel to the pump shaft | Both axial and radial |
| Main Performance | Extremely high flow at low head | High flow at a relatively higher head |
| Typical Head Requirement | Lower | Low to medium |
| Recommended Applications | Flood drainage, irrigation and large-volume circulation | Water transfer, drainage and applications requiring additional discharge head |
| Selection Priority | Maximum flow capacity | Balance between flow and head |
نوع صحیح پمپ باید با توجه به نقطه وظیفه مورد نیاز انتخاب شود نه ظرفیت جریان به تنهایی.
پمپ های جریان محوری و مختلط شناور را می توان در موارد زیر استفاده کرد:
چدن برای کاربردهای عمومی آب تمیز، آب باران و زهکشی مناسب است. این استحکام مکانیکی خوبی را ارائه می دهد و یک گزینه مقرون به صرفه برای محیط های عملیاتی استاندارد است.
فولاد ضد زنگ زمانی توصیه می شود که مایع پمپ شده یا محیط نصب نیاز به بهبود مقاومت در برابر خوردگی داشته باشد. درجه دقیق فولاد ضد زنگ باید با توجه به ترکیب مایع، غلظت کلرید، دما و سایر شرایط عملیاتی انتخاب شود.
بسته به طرح پروژه، پمپ را می توان در یک ایستگاه پمپ، مخزن، کانال آب، مخزن یا سایر مکان های زیر آب نصب کرد.
توابع کنترل اختیاری ممکن است شامل موارد زیر باشد:
عملکردهای کنترلی موجود به پیکربندی موتور و کابین کنترل انتخابی بستگی دارد.
برای انتخاب پمپ جریان محوری یا مختلط مناسب، لطفاً ارائه دهید:
ارائه اطلاعات عملیاتی دقیق به ما کمک می کند پمپی را پیشنهاد کنیم که نزدیک به محدوده بهترین بازدهی خود عمل کند.
یک پمپ جریان محوری آب را عمدتاً به موازات محور پمپ حرکت می دهد. برای دبی های بسیار زیاد در هدهای نسبتاً پایین بهترین گزینه است.
پمپ جریان مختلط آب را در دو جهت محوری و شعاعی حرکت می دهد. این می تواند هد بالاتری را ارائه دهد و در عین حال ظرفیت جریان زیادی را حفظ کند. نوع صحیح بستگی به جریان مورد نیاز و کل هد دارد.
محدوده جریان موجود 160-3850 m³/h و محدوده هد 3-20 متر است. عملکرد واقعی به مدل پمپ، طراحی پروانه، قدرت موتور و شرایط نصب بستگی دارد.
این پمپ را می توان برای آب باران، فاضلاب غربال شده و آب کمی آلوده، مشروط به طراحی هیدرولیک انتخاب شده استفاده کرد.
اگر مایع حاوی جامدات بزرگ، الیاف بلند، محتوای ماسه بالا یا مواد شیمیایی خورنده است، لطفاً قبل از سفارش جزئیات را ارائه دهید. ممکن است یک دستگاه غربالگری یا یک نوع پمپ متفاوت مورد نیاز باشد.
نه. پمپ برای کار در زیر آب طراحی شده است. خشک کردن آن یا کار با آن بدون پوشش کافی آب ممکن است باعث خنک شدن موتور و روانکاری ناکافی یاتاقان شود و در نتیجه آسیب ببیند.
حداقل غوطه ور شدن لازم باید با توجه به مدل انتخابی و طراحی نصب تایید شود.
در شرایط کارکرد معمولی، یاتاقان لاستیکی پمپ با آب روغن کاری می شود و قبل از راه اندازی نیازی به روانکاری جداگانه گریس یا روغن ندارد. با این حال، پمپ نباید به صورت خشک کار کند.
بله. هر دو گزینه چدن و فولاد ضد زنگ در دسترس هستند. فولاد ضد زنگ برای کاربردهایی که نیاز به بهبود مقاومت در برابر خوردگی دارند توصیه می شود.
لطفاً ترکیب مایع و محیط عملیاتی را ارائه دهید تا بتوان درجه مواد مناسب را توصیه کرد.
بله. پمپ را می توان به یک کابین کنترل و سنسورهای سطح مایع برای شروع و توقف خودکار متصل کرد. عملکردهای کنترل از راه دور، هشدار و حفاظت از موتور نیز می توانند با توجه به نیازهای پروژه پیکربندی شوند.
بله. ظرفیت جریان زیاد و طراحی هیدرولیک کم سر آن را به ویژه برای زهکشی آب باران، کنترل سیل، پمپاژ اضطراری و ایستگاه های زهکشی شهری مناسب می کند.
چدن به طور کلی برای آب تمیز، آب باران و برنامه های زهکشی استاندارد مناسب است. زمانی که مایع یا محیط اطراف خورنده باشد فولاد ضد زنگ ترجیح داده می شود.
انتخاب مواد همچنین باید pH، محتوای کلرید، شوری، دما و سایر خواص شیمیایی را در نظر بگیرد.
پمپ باید با توجه به نقطه وظیفه مورد نیاز - ترکیبی از دبی و کل هد - انتخاب شود. انتخاب پمپ تنها با حداکثر دبی آن ممکن است منجر به راندمان پایین، عملکرد ناپایدار یا عملکرد ناکافی شود.
تلفات لوله، تغییرات سطح دبی، عمق نصب و سطح آب عملیاتی باید هنگام محاسبه کل هد لحاظ شود.
بله. پمپ های متعددی را می توان برای عملکرد متناوب، موازی یا ترکیبی نصب کرد. این ترتیب می تواند ظرفیت متغیر، پشتیبان عملیاتی و قابلیت اطمینان بهبود یافته را برای ایستگاه های پمپاژ بزرگ فراهم کند.
سیستم کنترل و خط لوله تخلیه باید به طور خاص برای عملکرد چند پمپ طراحی شود.
لطفا جریان مورد نیاز، کل هد، مایع پمپ شده، دمای مایع، ترجیح مواد، روش نصب، ولتاژ، فرکانس، طول کابل و الزامات کنترل را ارائه دهید.
برای پروژههای جایگزین، میتوانید پلاک پمپ موجود، منحنی عملکرد، نقشه نصب یا عکسهای در محل را ارسال کنید.
بله. مواد پمپ، مشخصات موتور، طول کابل، ابعاد نصب و سیستم کنترل ممکن است با توجه به شرایط عملیاتی و الزامات پروژه سفارشی شود.
قبل از راه اندازی، تأیید کنید که:
نصب و راه اندازی باید توسط پرسنل واجد شرایط انجام شود.
به دنبال یک پمپ با ظرفیت بالا برای زهکشی سیلاب، آبیاری، انتقال آب شهری یا گردش آب صنعتی هستید؟
نرخ جریان مورد نیاز، کل هد، جزئیات مایع، شرایط نصب و مشخصات منبع تغذیه خود را برای ما ارسال کنید. تیم ما یک جریان محوری یا پمپ جریان مخلوط مناسب را برای پروژه شما توصیه می کند.
