550QJ370-310-560kW پمپ شفت بلند افقی شناور با آستین خنک کننده برای پروژه آبگیری مخزن بزرگ در آسیای جنوب شرقی

1. پیشینه پروژه

این پروژه در یک کشور آسیای جنوب شرقی واقع شده است و به عنوان یک مرکز حفاظت از آب در مقیاس بزرگ عمل می کند که کنترل سیل، آبیاری کشاورزی و تامین آب شهری را ادغام می کند. از آنجایی که نقطه آبگیری در ناحیه آبهای عمیق در انتهای سد مخزنی قرار دارد، پروژه با دو چالش عملیاتی عمده روبرو بود:

چالش خنک کننده در آب عمیق

نقطه آبگیری در قسمتی عمیق و تقریباً راکد از مخزن قرار دارد. موتورهای شناور معمولی برای خنک کردن به گردش آب طبیعی در اطراف موتور متکی هستند. در چنین شرایط آب راکد، انباشت گرما می تواند به راحتی رخ دهد و منجر به پیری عایق، گرمای بیش از حد یا حتی خرابی موتور شود.

نیازهای هد بالا و جریان زیاد

با توجه به نوسانات قابل توجه سطح آب فصلی بین فصول خشک و بارانی، سیستم باید بر ارتفاع 310 متری غلبه کند و سرعت جریان 370 متر مکعب در ساعت را حفظ کند تا نیازهای آبیاری اوج برآورده شود.

فضای نصب محدود

ساختار آبگیر در پایین سد از یک گالری افقی تشکیل شده است که نصب یک پمپ شفت بلند عمودی سنتی را غیرممکن می کند. بنابراین، یک ترتیب نصب افقی مورد نیاز بود.

2. راه حل فنی: چرا یک پمپ شناور افقی با آستین خنک کننده انتخاب کنید؟

برای رفع این چالش ها، یک پمپ شناور استاندارد مناسب نبود. یک پمپ شفت بلند افقی شناور 550QJ370-310-560 کیلووات سفارشی با آستین خنک کننده انتخاب شد. مزیت کلیدی آن در حل دو مسئله مهم نهفته است: خنک کننده موتور در آب راکد و حمل و نقل قابل اعتماد آب با سر بالا.

سیستم خنک کننده با گردش اجباری

این مهمترین ویژگی پروژه است.

از آنجایی که موتور به صورت افقی در آب راکد نصب می شود، یک آستین خنک کننده فولاد ضد زنگ با طراحی ویژه در اطراف موتور نصب شده است.

اصل کار:

آب تخلیه با فشار بالا از خروجی پمپ از طریق آستین خنک کننده هدایت می شود و یک لایه آب خنک کننده با سرعت بالا ایجاد می کند که به طور مداوم در اطراف محفظه موتور جریان دارد.

مزایای عملکرد:

سیستم خنک کننده به طور موثر گرمای تولید شده توسط موتور پرقدرت 560 کیلووات را حذف می کند و تضمین می کند که افزایش دمای موتور در محدوده عایق کلاس F باقی می ماند حتی زمانی که سرعت آب در کف مخزن تقریباً صفر است. این به طور موثر خطر گرم شدن بیش از حد و خاموش شدن غیرمنتظره را از بین می برد.

پایداری مکانیکی سازه افقی

در مقایسه با پمپ های عمودی، پیکربندی افقی مرکز ثقل پایین تری را فراهم می کند و برای نصب در تونل های ورودی افقی باریک مناسب تر است.

برای مقاومت در برابر رانش محوری قابل توجهی که توسط هد 310 متری ایجاد می شود، پمپ به یاتاقان های رانش سنگین مجهز شده است. همراه با ویژگی های بار نصب افقی، این طرح به طور قابل توجهی سایش یاتاقان را کاهش می دهد و عمر مفید را در شرایط عملیاتی با جریان بالا افزایش می دهد.

عملکرد هیدرولیک دقیقاً مشابه

سازگاری با قطر چاه 550 میلی متر

ساختار پمپ فشرده کاملاً با رابط خط لوله ورودی رزرو شده مطابقت دارد.

370 m³/h ظرفیت جریان بزرگ

یک واحد واحد می تواند اوج نیاز آبیاری را برآورده کند، تعداد واحدهای پمپ مورد نیاز را کاهش دهد و تعمیر و نگهداری را ساده کند.

310 متر فوق العاده بالا سر

طراحی پروانه چند مرحله ای فشار کافی را برای بلند کردن آب از کف مخزن به تاج سد و تحویل مستقیم آن به ایستگاه های پمپاژ تقویت کننده از راه دور فراهم می کند.

3. وضعیت تحویل تجهیزات

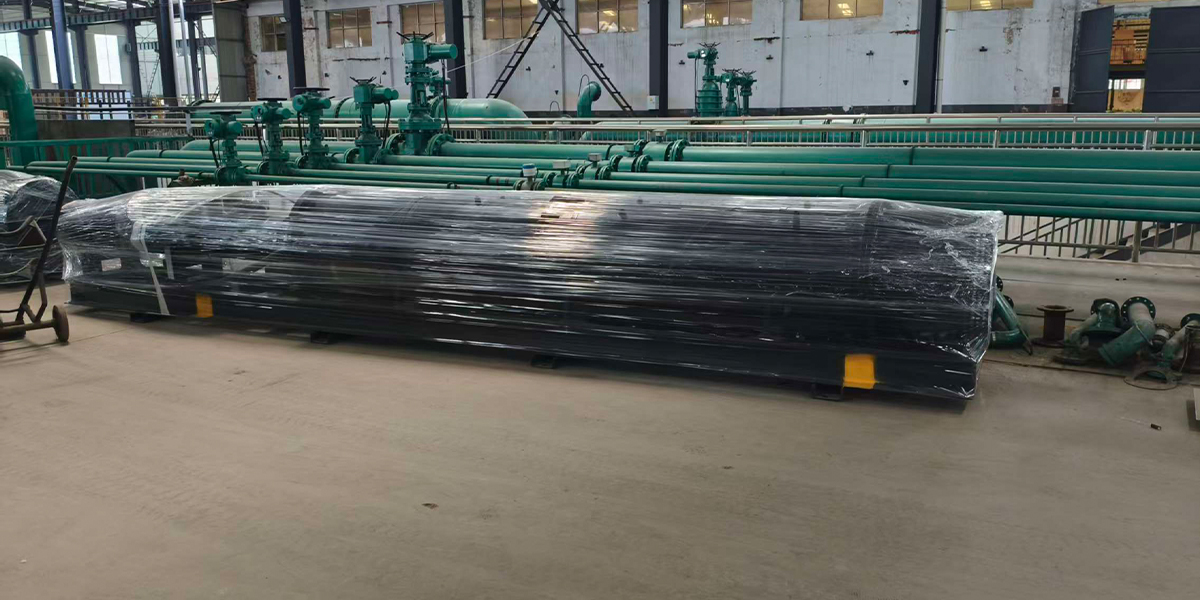

همانطور که در عکس های پروژه نشان داده شده است، تجهیزات مونتاژ کارخانه و آزمایش عملکرد را قبل از حمل و نقل کامل کرده اند.

کل واحد پمپ بر روی یک پایه فولادی سنگین نصب شده و با چندین لایه محافظ پیچیده شده است تا در برابر محیط دریایی با شوری بالا و ارتعاشات حمل و نقل مرتبط با حمل و نقل از راه دور به آسیای جنوب شرقی مقاومت کند.

این پیکربندی تحویل کاملاً مونتاژ شده، نصب و راه اندازی سریع پس از رسیدن به محل پروژه را امکان پذیر می کند، به طور قابل توجهی زمان ساخت و ساز را کاهش می دهد و برنامه ریزی یکنواخت پروژه را تضمین می کند.
